Memilih saiz Pneumatic PVC Butterfly Valve yang betul adalah penting untuk memastikan prestasi optimum dalam sistem anda. Sebagai pembekal injap ini, saya telah melihat secara langsung bagaimana injap bersaiz baik boleh membuat perbezaan yang besar dalam projek. Dalam blog ini, saya akan berkongsi beberapa petua tentang cara memilih saiz yang sesuai untuk keperluan anda.
Memahami Asas Injap Rama-rama PVC Pneumatik
Sebelum kita menyelami saiz, mari kita bincangkan dengan cepat apa itu Pneumatik PVC Butterfly Valve. Ia adalah sejenis injap yang menggunakan cakera untuk mengawal aliran bendalir atau gas. Cakera berputar dalam badan injap, dan penggerak pneumatik memberikan kuasa untuk memutar cakera. PVC, atau polivinil klorida, ialah bahan yang popular untuk injap ini kerana ia tahan kakisan, ringan dan kos efektif.

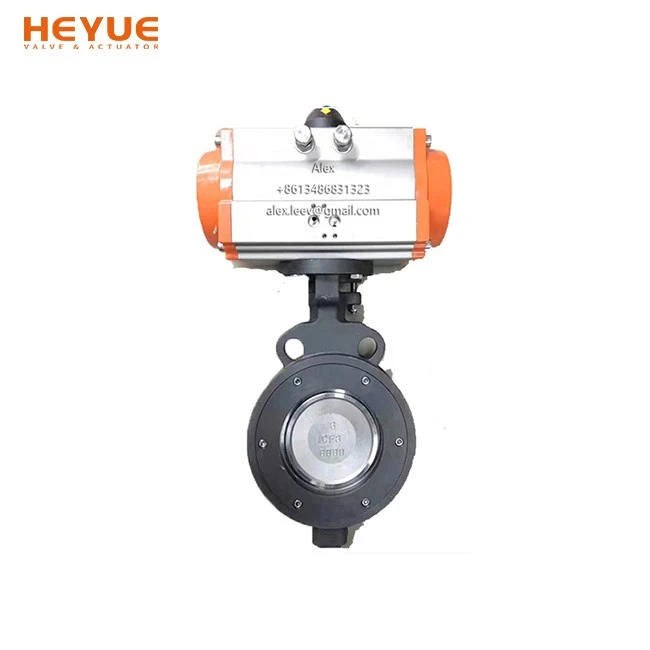

Kami menawarkan rangkaian Pneumatik PVC Butterfly Valve, termasukInjap Rama-Rama Bebibir Pneumatik,Injap Rama-rama Sipi Berganda Berprestasi Tinggi Pneumatik, danInjap Rama-Rama Bebibir Pengudaraan Pneumatik. Setiap jenis mempunyai ciri dan aplikasi uniknya sendiri, tetapi prinsip saiz secara amnya adalah sama.
Pertimbangan Kadar Aliran
Perkara pertama yang perlu anda fikirkan apabila memilih saiz Injap Rama-rama PVC Pneumatik ialah kadar aliran. Kadar alir ialah isipadu cecair atau gas yang melalui injap per unit masa, biasanya diukur dalam gelen per minit (GPM) atau meter padu sejam (m³/j).
Untuk menentukan kadar aliran yang diperlukan, anda perlu mengetahui permintaan sistem anda. Contohnya, jika anda menggunakan injap dalam sistem bekalan air, anda perlu mengetahui jumlah air yang diperlukan oleh bangunan atau proses anda. Anda boleh mengira kadar aliran berdasarkan bilangan lekapan, saiz paip dan tekanan dalam sistem.
Sebaik sahaja anda mempunyai kadar aliran, anda boleh menggunakan carta saiz injap. Carta ini disediakan oleh pengeluar injap dan menunjukkan hubungan antara saiz injap, kadar aliran dan penurunan tekanan. Injap yang lebih besar biasanya membolehkan kadar aliran yang lebih tinggi, tetapi ia juga datang dengan kos yang lebih tinggi. Anda ingin mencari keseimbangan antara mendapatkan aliran yang mencukupi dan tidak melebihkan saiz injap.
Penurunan Tekanan
Penurunan tekanan adalah satu lagi faktor penting. Ia adalah perbezaan tekanan antara salur masuk dan salur keluar injap apabila bendalir atau gas mengalir melaluinya. Penurunan tekanan tinggi boleh menyebabkan ketidakcekapan dalam sistem anda, kerana ia mungkin memerlukan lebih banyak tenaga untuk mengepam cecair atau gas.
Penurunan tekanan merentas injap bergantung kepada beberapa faktor, termasuk saiz injap, kadar aliran dan jenis bendalir atau gas. Injap yang lebih kecil cenderung mempunyai penurunan tekanan yang lebih tinggi pada kadar aliran tertentu berbanding injap yang lebih besar. Walau bagaimanapun, jika anda memilih injap yang terlalu besar, anda mungkin mengalami halaju aliran yang rendah, yang juga boleh menyebabkan masalah seperti pemendapan dalam paip.
Anda boleh mengira penurunan tekanan menggunakan pekali aliran injap (Cv). Nilai Cv ialah ukuran kapasiti injap untuk menghantar bendalir. Cv yang lebih tinggi bermakna injap boleh menghantar lebih banyak cecair dengan penurunan tekanan yang kurang. Pengeluar injap biasanya memberikan nilai Cv untuk produk mereka dan anda boleh menggunakan nilai ini untuk menganggarkan penurunan tekanan dalam sistem anda.
Keserasian Saiz Paip
Saiz injap hendaklah serasi dengan saiz paip dalam sistem anda. Biasanya disyorkan untuk memilih injap dengan saiz nominal yang sama dengan paip. Sebagai contoh, jika paip anda berdiameter 2 inci, anda harus mencari Injap Rama-rama PVC Pneumatik 2 inci.
Menggunakan injap yang terlalu kecil untuk paip boleh menyekat aliran dan menyebabkan penurunan tekanan tinggi. Sebaliknya, injap yang terlalu besar mungkin tidak muat dengan betul dan boleh menyebabkan kebocoran atau isu pemasangan lain. Pastikan anda menyemak jadual paip (ketebalan) juga, kerana ini boleh menjejaskan sambungan antara injap dan paip.
Tekanan Sistem
Tekanan operasi sistem anda juga merupakan pertimbangan utama. Injap Rama-rama PVC pneumatik dinilai untuk tekanan maksimum tertentu. Anda perlu memastikan bahawa injap yang anda pilih boleh mengendalikan tekanan dalam sistem anda.
Jika tekanan sistem lebih tinggi daripada tekanan terkadar injap, ia boleh menyebabkan injap gagal, membawa kepada kebocoran atau penutupan sistem. Anda mungkin perlu memilih injap dengan penarafan tekanan yang lebih tinggi, yang mungkin juga bermaksud injap tugas yang lebih besar atau lebih berat.
Keserasian Suhu dan Bendalir
Suhu bendalir atau gas yang melalui injap dan komposisi kimianya juga penting. PVC mempunyai had suhu tertentu, dan jika bendalir terlalu panas, ia boleh menyebabkan PVC berubah bentuk atau kehilangan kekuatannya.
Anda juga perlu memastikan bahawa bahan PVC serasi dengan cecair. Sesetengah bahan kimia boleh bertindak balas dengan PVC dan menyebabkan kakisan atau degradasi. Jika anda berurusan dengan cecair yang menghakis, anda mungkin perlu memilih injap dengan lapisan khas atau bahan yang berbeza sama sekali.
Permohonan - Keperluan Khusus
Aplikasi yang berbeza mungkin mempunyai keperluan khusus untuk saiz injap. Contohnya, dalam sistem pengudaraan, tumpuan mungkin diberikan pada penyediaan aliran udara yang mencukupi dengan bunyi yang minimum. Dalam kilang pemprosesan kimia, injap perlu boleh mengendalikan bahan kimia yang menghakis dan kawalan aliran ketepatan tinggi.
Jika anda menggunakan injap dalam aplikasi kritikal, seperti sistem pencegah kebakaran, anda perlu memastikan bahawa injap memenuhi semua piawaian dan peraturan keselamatan yang berkaitan. Anda juga mungkin perlu berunding dengan jurutera atau pakar untuk menentukan saiz dan spesifikasi injap yang tepat.
Kesimpulan
Memilih saiz Injap Rama-Rama PVC Pneumatik yang betul ialah proses yang kompleks yang melibatkan mempertimbangkan pelbagai faktor seperti kadar aliran, penurunan tekanan, saiz paip, tekanan sistem, suhu dan keserasian bendalir. Dengan meluangkan masa untuk menilai dengan teliti faktor-faktor ini, anda boleh memastikan bahawa injap anda akan berfungsi dengan baik dan bertahan lama.
Jika anda masih tidak pasti tentang saiz Pneumatic PVC Butterfly Valve yang sesuai untuk projek anda, jangan teragak-agak untuk menghubungi kami. Kami mempunyai pasukan pakar yang boleh membantu anda dengan proses pemilihan dan memberikan anda penyelesaian terbaik untuk keperluan anda. Sama ada anda sedang mencari aInjap Rama-Rama Bebibir Pneumatik,Injap Rama-rama Sipi Berganda Berprestasi Tinggi Pneumatik, atauInjap Rama-Rama Bebibir Pengudaraan Pneumatik, kami membantu anda. Hubungi kami hari ini untuk memulakan proses perolehan dan rundingan.
Rujukan
- Buku Panduan Saiz Injap oleh Penerbitan XYZ
- Manual Teknologi Injap Pneumatik oleh Syarikat ABC
